quarta-feira, 31 de outubro de 2012

Bloco Mumificado

Uma das coisas que faz muita diferença na qualidade das impressões, é um bom isolamento térmico do bloco aquecedor, a forma que mais gostei de fazer isso, é utilizando fita de teflon, aquela que o encanador usa.


Demora e precisa ter um pouco de paciência para enrolar o teflon, mas o resultado é muito bom, alem de manter o calor concentrado no bico, evita que o calor do bloco afete a peça que esta sendo impressa, se estiver usando um duto de ar também evita que o vento esfrie o bico.


Até +

sábado, 27 de outubro de 2012

Vida Moderna



O potencial da impressora 3D doméstica é maior do que se possa imaginar, abaixou algumas pequenas aplicações no dia a dia.


Puxadores para o BOX

Problema, os puxadores do box quebraram.

Solução, Google SketchUp (free software)+ Prusa Mendel (open hardware)






Interface para webcam e tripé

 Comprei uma webcam, queria usá-la com um pequeno tripé

 Problema, não tinha como prender uma coisa na outra

Solução, Google SketchUp (free software)+ Prusa Mendel (open hardware)



Entrou bem justo, e ficou firme.



Cestinha de mesa




É claro que minha esposa, vendo eu imprimir essas coisas, pediu alguma coisa para ela,
essa cestinha para colocar pequenos objetos.

Link para baixar a cestinha: http://www.thingiverse.com/thing:26596

No próximo post, prometo dar continuidade ao projeto da Prusa air, até.

sexta-feira, 5 de outubro de 2012

Prusa Air - Guias Lineares

Dando continuidade ao projeto Prusa Air, neste post vou mostrar como ficou a montagem das guias lineares.



A montagem das guias lineares foi muito fácil  bastando encaixa-las nos furos previamente feitos quando as peças foram cortadas.

A guias, do eixo Y, entram bem justas nos furos e como elas ficam na horizontal, não houve necessidade de travá-las.

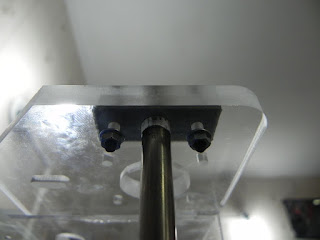

Já as guias do eixo Z, por estarem na vertical, serão travadas com 2 pequenas peças, já tem 2 furos de 3mm ao lado da ponta da guia para isso.

No Google Sketchup, fiz a peça necessária para o travamento das guias do eixo Z.

Imprimi as peças necessárias.

Utilizei dois parafusos allen de 3x16mm em cada peça.

Vista por baixo, só uma estrutura transparente possibilita essa visão :)

Para fixar o carro Y, usei as mesmas peças que usamos em uma Prusa Mendel.

Estou usando um filamento de ABS, para as peças de plástico cujo o nome da cor é prata, porém parece mais um cinza claro meio brilhante, achei que essa cor ficaria legal com o acrílico.




O carro em MDF de 6mm não combina muito com a estrutura de acrílico, porém após colocar a mesa aquecida de alumínio, ele praticamente não aparecerá.

O conjunto do eixo X utiliza as mesmas peças de uma Prusa Mendel.
Abaixo, mas algumas fotos da estrutura, agora com os 3 eixos e os carros X e Y montados, e no final um vídeo para vocês verem como ficou o movimento.




Falta ainda, motores, extrusor, hotend, mesa aquecida e eletrônica.

video

Até o próximo Post.
